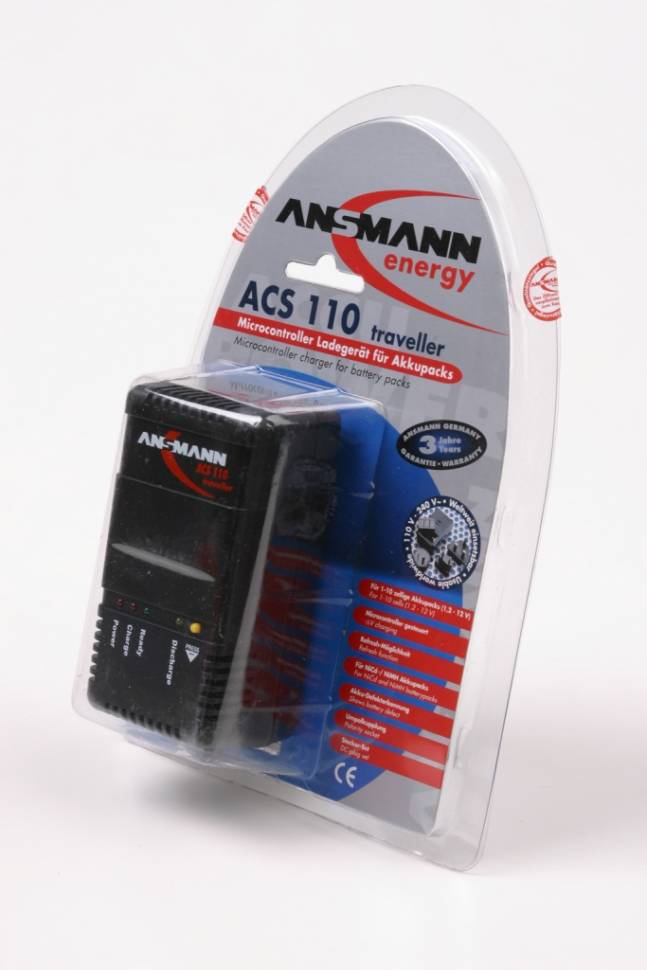

ANSMANN 5C07083 ACS 110 traveller - Зарядное Устройство никель-кадмиевых и никель-металлгидридных аккумуляторных батарей, состоящих из 1-10 элементов (1,2-12,0 В) емкостью 800-7200мАч
• устройство подходит для электрических сетей 100-240В и снабжено набором электрических вилок основных форм для использования в различных странах
• процесс заряда контролируется микропроцессором
• фаза тестирования перед началом процесса заряда позволяет выявлять неисправные батареи
• защита от переполюсовки
• величина заряда аккумуляторной батареи до начала заряда не имеет значения
• интегрированы функции, обеспечивающие безопасность использования: отслеживание изменения напряжения, отключение по дельта U и встроенный таймер
• функция разряда и последующее автоматическое переключение в режим заряда
• светодиодная индикация
автоматическое переключение в режим trickle charge – заряд малым током.
Инструкция по эксплуатации зарядного устройства ANSMANN ACS 110 traveller
Назначение
Устройство предназначено для заряда никель-кадмиевых и никель-металлгидридных аккумуляторных батарей,
состоящих из 1-10 элементов (1,2-12,0 В) емкостью 800-7,200мАч.
Особые свойства
• устройство подходит для электрических сетей 100-240В
и снабжено набором электрических вилок основных форм
для использования в различных странах • процесс
заряда контролируется микропроцессором • фаза
тестирования перед началом процесса заряда позволяет
выявлять неисправные батареи • защита от
переполюсовки • величина заряда аккумуляторной
батареи до начала заряда не имеет значения •
интегрированы функции, обеспечивающие безопасность
использования: отслеживание изменения напряжения,
отключение по дельта U и встроенный таймер • функция
разряда и последующее автоматическое переключение в
режим заряда • светодиодная индикация •
автоматическое переключение в режим trickle charge -
заряд малым током.
Описание показаний светодиодов
Красный светодиод “Power” (1): загорается при подключении к сети, устройство готово к работе.
Красный светодиод “Charge” (2): загорается во время процесса быстрого заряда после подключения батареи.
Зеленый светодиод “Ready” (3): загорается, когда батарея полностью заряжена. Этот светодиод начинает мигать
при переключении устройства в режим поддержания заряда.
Зеленый светодиод “Ready” мигает около одной минуты во время режима тестирования при подключении
батареи или при включении режима разряда.
Желтый светодиод ’’Discharge” (4): загорается во время процесса разряда.
Порядок работы
Подключите устройство к сети, используя соответствующую вилку. Для того чтобы заменить вилку, нажмите на
кнопку блокирующего механизма в направлении стрелки. Замените вилку на другую и слегка нажмите на нее до
появления щелчка. После подключения устройства к сети загорится красный светодиод (1). Подключите батарею
к устройству, используя прилагаемые переходники. Соблюдайте полярность (см. рисунок). После подключения
батареи устройство переходит в режим тестирования, во время которого мигает зеленый светодиод (3) в течение
1 минуты. После завершения тестирования устройство переключается в режим заряда и загорается красный
светодиод (2). Если этого не происходит и зеленый светодиод (3) продолжает мигать, это означает, что батарея
была подключена некорректно. Проверьте полярность и наличие контакта. Если после проверки установки
ситуация не меняется и мигает светодиод (3), или мигают два светодиода, это означает, что батарея неисправна
и не может быть заряжена. Замените ее.
После завершения заряда батареи красный светодиод гаснет и загорается зеленый светодиод (2). Он горит
постоянным светом в течение двух минут, а затем начинает мигать. Это означает, что устройство переключилось
в режим поддержания заряда. Вы можете отсоединить батарею или оставить ее подключенной к устройству до
момента, когда она вам понадобится.
Для того чтобы включить функцию разряда аккумуляторов, нажмите кнопку “PRESS” (5) и удерживайте ее около
двух секунд. Процесс разряда начнется после завершения фазы тестирования, и загорится желтый светодиод (4).
После окончания процесса разряда, который может длиться несколько часов, устройство автоматически
переключается в режим заряда.
Инструкции по технике безопасности
• Используйте зарядное устройство только для NiMH и NiCd аккумуляторных батарей.
• Используйте устройство только в помещении.
• Не включайте устройство в сеть при наличии повреждений питающего кабеля или розетки.
• Берегите устройство от пыли и влаги.
• Не разбирайте, не давайте детям.
Бренд | ANSMANN |
Производитель | Ansmann, Германия |
Страна происхождения | КНР |
