DELTA DT 12022

Галерея

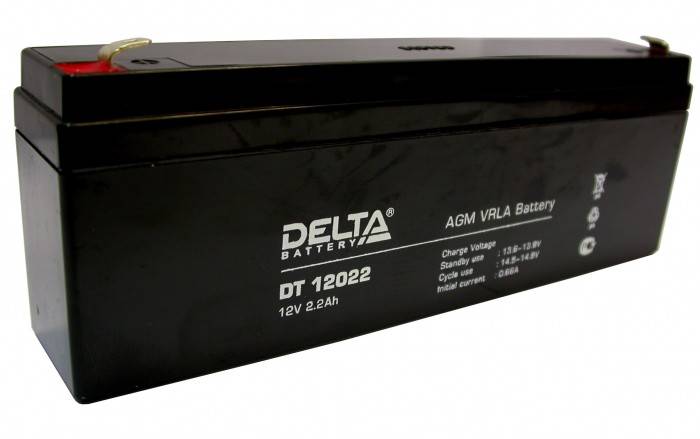

  • DELTA DT 12022 - DELTA DT 12022

Описание

Общие сведения об аккумуляторе Delta DT 12022

Свинцово-кислотный аккумулятор Delta DT 12022 выполнен по технологии AGM и оптимизирован для работы в буферном режиме. Имеет высокую энергоёмкость и низкое внутреннее сопротивление. Расчетный срок службы - 3-5 лет. Сертифицирован на территории РФ.

Где используется аккумулятор Delta DT 12022

  • Охранно-пожарные системы
  • Системы контроля
  • Системы безопасности и управления доступом
  • Электронное тестовое оборудование
  • Системы аварийного освещения
  • Геофизическое оборудование
  • Медицинское оборудование

Конструкция и особенности Delta DT 12022

ЭлементМатериал
Положительная пластина Диоксид свинца
Отрицательная пластина Свинец
Контейнер и крышка ABS
Клапан Каучук
Клеммы Медь
Сепаратор Стекловолокно
Электролит Серная кислота
  • Легированные кальцием свинцовые пластины обеспечивают высокую энергоёмкость
  • Система внутренней рекомбинации газа с эффективностью 99 %
  • Не требует технического обслуживания и контроля уровня электролита
  • Снабжен предохранительными клапанами для сброса избыточного давления, возникающего внутри батареи
  • Низкая величина саморазряда
  • Корпус выполнен из огнеупорного пластика ABS
  • Возможность эксплуатации в любом положении
  • Помещения не требуют принудительной вентиляции
  • Соответствует требованиям UL
  • Отсутствуют ограничения на перевозку воздушным, железнодорожным или автотранспортом

Габариты и тип клемм Delta DT 12022

Длина, мм 178
Ширина, мм 35
Высота, мм 60
Полная высота, мм 66
Вес, кг 1,07 *

Аккумулятор выпускается с клеммой F1* Фактический вес аккумулятора отличается от заявленного в технических характеристиках, что подтверждает высокое качество АКБ, т.к. чем выше вес, тем качественнее образец. В характеристиках вес равен 0,97 кг, взвешивание показало 1,07 кг, что свидетельствует о высоком содержании свинца. Это благотворно отразится на сроке службы.

Технические характеристики Delta DT 12022

Номинальное напряжение 12 В
Число элементов 6
Срок службы 3-5 лет
Номинальная емкость (25 °С) 2,2 Ач
Рабочий диапазон температур
Разряд -20 °C ~ 60 °C
Заряд -10 °C ~ 60 °C
Хранение -20 °C ~ 60 °C
Метод заряда: заряд постоянным напряжением (25 °C)
Циклический режим (14,5 В - 14,9 В)
Макс. зарядный ток 0,66 А
Температурная компенсация -30 мВ/°С
Буферный режим (13,6 В - 13,8 В)
Температурная компенсация -20 мВ/°С
Саморазряд (в месяц при 20 °С) 3 % емкости

Номинальное напряжение Delta DT 12022 - 12 В. Это обеспечивается последовательным соединением 6-ти двухвольтовых ячеек (банок, элементов). Но батарея редко выдает именно 12 В. Когда аккумулятор полностью заряжен, на клеммах можно намерить 13,7 В, когда он разряжен, его полное напряжение составляет 10,0-10,5 В. Это не является его дефектом, т.к. все устройства, предназначенные для питания от аккумуляторов этого типа, нормально относятся к питающему напряжению в этом диапазоне. Возможен разряд и до более низкого напряжения, но это приводит к выходу аккумулятора из строя.

Разряд постоянным током, А (при 25 °С)

5 мин10 мин15 мин30 мин1 ч3 ч5 ч10 ч20 ч
9,60 В 7,20 4,56 3,52 2,00 1,17 0,47 0,36 0,18 0,12
9,90 В 6,91 4,38 3,42 1,93 1,10 0,46 0,36 0,20 0,12
10,2 В 7,43 4,18 3,30 1,83 1,03 0,43 0,34 0,17 0,12
10,5 В 7,26 3,98 3,18 1,73 0,95 0,39 0,31 0,16 0,12
10,8 В 6,76 3,78 2,94 1,62 0,86 0,36 0,27 0,14 0,10

Разряд постоянной мощностью, Вт (при 25 °С)

5 мин10 мин15 мин30 мин1 ч3 ч5 ч10 ч20 ч
9,60 В 76,80 49,20 37,80 22,80 13,26 6,06 4,20 2,94 1,32
9,90 В 75,60 49,20 37,56 22,44 13,20 5,94 4,08 2,88 1,32
10,2 В 73,20 47,88 37,14 21,00 12,90 5,76 4,02 2,82 1,26
10,8 В 64,80 46,38 34,20 19,32 12,00 5,40 3,84 2,70 1,26

Химическая реакция и механизм рекомбинации Delta DT 12022

Реакцию, протекающую в аккумуляторной батарее при заряде/разряде, можно описать химической формулой:

PbO2 + 2H2 SO4 + Pb ⇔ 2PbSO4 + 2H2O

Кислород при заряде, проходя через сепаратор от положительной пластины, вступает в реакцию с активным веществом отрицательной пластины с образованием оксида свинца:

2Pb + O2 → 2PbO

Затем оксид свинца вступает в реакцию с серной кислотой:

2PbO + 2H2SO4 → 2PbSO4 + 2H2О

Сформировавшийся на отрицательной пластине сульфат свинца восстанавливается кислородом до свинца с образованием серной кислоты:

2PbSO4 + 2H2 → 2Pb + 2H2SO4

Упрощая описанные выше формулы, получаем:

2H2 + O2 → 2H2O

Реакции рекомбинации воды в аккумуляторе схематично показаны на рис. 1.

Химическая реакция и механизм рекомбинации в аккумуляторе Delta DT 12022Рис. 1

Хранение и подготовка к эксплуатации Delta DT 12022

Аккумуляторная батарея Delta DT 12022 может храниться до 1 года без подзаряда. Рекомендуется хранить в сухом помещении, в диапазоне температур окружающей среды от -20 °С до 60 °С.

Чем выше температура окружающей среды, тем сильнее увеличивается электрохимическая активность аккумулятора Delta DT 12022. При уменьшении температуры – активность понижается. Вследствие этого емкость аккумулятора также зависит от температуры: чем она выше, тем больше емкость, и, соответственно, чем температура ниже, тем меньше доступная емкость. Эта зависимость показана на рис. 2.

Свинцово-кислотный аккумулятор обладает саморазрядом, что со временем приводит к уменьшению его доступной емкости. Процесс представлен на рис. 3.

Чтобы ввести аккумулятор в эксплуатацию после долгого срока хранения, необходимо перед началом работы произвести его подзаряд.

Влияние температуры на емкость аккумулятора Delta DT 12022Рис. 2Саморазряд аккумулятора Delta DT 12022Рис. 3

Если аккумуляторная батарея хранилась до 6 месяцев – то рекомендуется подзаряд в течение 4-6 часов постоянным током 0,22 А (10 % от емкости аккумулятора), или 15-20 часов постоянным напряжением 14,7 В.

Если срок хранения превысил 6 месяцев - то рекомендуется подзаряд в течение 8-10 часов постоянным током 0,22 А или 20-24 часов постоянным напряжением 14,7 В.

Эксплуатация и срок службы Delta DT 12022

Аккумулятор Delta DT 12022 оптимизирован для работы в буферном режиме, но может эксплуатироваться и в циклическом.

Буферный режим работы - режим, при котором аккумулятор используется в системах защиты нагрузки от перебоя электроснабжения, т.е. работает в качестве буфера. Время, предоставленное этой системой после перебоя энергоснабжения, позволит людям, работающим с таким оборудованием, либо дождаться восстановления энергопитания, либо корректно остановить защищаемое оборудование, избежав проблем и потерь. В буферном режиме аккумулятор постоянно подключен к источнику электроснабжения, который компенсирует его саморазряд.

Циклический режим работы - аккумулятор используется в режиме: "зарядил - использовал" для питания автономной нагрузки (это может быть медицинский или геологический прибор, детский электромобиль или другое оборудование). После заряда батареи ее отключают от источника питания и затем производят повторный заряд только после полного разряда. И так далее до истощения аккумулятора.

Аккумулятор Delta DT 12022 рассчитан на работу в буферном режиме в течение 3-5 лет (при 25 °С). На рис. 4 показана зависимость доступной емкости аккумулятора от времени.

Если реальные условия эксплуатации существенно отличаются от расчетных (20-25 °C), срок службы может быть как значительно уменьшен, так и продлен.

Из-за процесса рекомбинации газов уровень электролита и его химические свойства остаются практически неизменны. Но постепенная коррозия электродов со временем приводит к потере емкости, и наступает конец службы аккумулятора.

Срок службы аккумулятора Delta DT 12022 в буферном режимеРис. 4Влияние температуры на срок службы аккумулятора Delta DT 12022Рис. 5Срок службы аккумулятора Delta DT 12022 в циклическом режимеРис. 6

Температура окружающей среды тоже значительно влияет на срок службы аккумулятора. При повышении температуры процесс коррозии пластин ускоряется, в результате чего срок эксплуатации батареи сокращается. Эта зависимость представлена на рис. 5.

Глубина разряда - важный фактор, влияющий на срок службы аккумулятора в циклическом режиме. Это влияние продемонстрировано на рис. 6. Глубокий разряд ускоряет процесс сульфатации, что быстрее приводит Delta DT 12022 к непригодному состоянию, поэтому следует регулярно производить подзаряд аккумуляторной батареи.

Рекомендации по эксплуатации Delta DT 12022

  • Свинцово-кислотный аккумулятор Delta DT 12022 рекомендуется использовать в закрытых помещениях с естественным вентилированием. Допускается использование в помещениях с технологическим оборудованием и рабочим персоналом.
  • Аккумулятор не рекомендуется использовать при температурах ниже -20 °С и выше 60 °С, это может уменьшить срок его службы.
  • Не рекомендуется устанавливать аккумулятор вблизи источников тепла, а также устройств, генерирующих электрические разряды в виде искр – так как аккумуляторная батарея Delta DT 12022 генерирует воспламеняющиеся газы.
  • Запрещается установка и использование аккумулятора в атмосфере, содержащей пары органических растворителей или адгезивов или контакт с ними.
  • Для максимального повышения срока службы аккумулятора Delta DT 12022, среднее значение тока любых пульсаций не должно превышать 0,22 А (10 % от емкости аккумулятора). Стабилизация зарядного напряжения должна находиться в пределах 1 %.
  • Рекомендуется чистить корпус аккумулятора при помощи увлажненного водой кусочка ткани. Нельзя использовать масла и органические растворители (бензин, спирт, разбавители для лака и пр.)
  • Разбирать аккумулятор – запрещено. Электролит при попадании на кожу вызывает покраснение и жжение. Если электролит попал на руки или в глаза, надо сразу же промыть их обильной струей чистой воды и обратиться к врачу.
  • Токопроводящие части аккумулятора, при прикосновении к ним, могут нанести электрический удар. Необходимо надевать резиновые перчатки при проведении работ по проверке или обслуживанию аккумуляторной батареи.
  • Не рекомендуется использование аккумулятора Delta DT 12022 совместно с аккумуляторами другого производителя, другой емкости, даты изготовления или срока службы - это может нанести ущерб как самой батарее, так и связанному с ней оборудованию.

Заряд аккумуляторной батареи Delta DT 12022

Одно из важнейших условий успешной эксплуатации свинцово-кислотной аккумуляторной батареи – это правильный заряд. Он влияет как на срок службы, так и на производительность. Наиболее оптимальным считается ток заряда, соответствующий 10 % от емкости заряжаемого аккумулятора. Для Delta DT 12022 он составит 0,22 А.

При применении зарядного устройства с таким током, полностью разряженный аккумулятор будет заряжен за 10 часов работы. Если есть необходимость зарядить аккумулятор быстрее (иногда это необходимо при циклическом использовании), то можно повысить зарядный ток до 25 % (0,55 А). Технический предел – 30 % от емкости – 0,66 А. В случае если этот показатель будет превышен – избыточный ток пойдет на нагрев батареи, и тогда появится реальная возможность "вскипятить" аккумулятор.

Заряд постоянным напряжением

Заряд постоянным напряжением – очень часто применяемый метод. На рис. 7 показаны характеристики аккумулятора Delta DT 12022 во время его заряда постоянным напряжением 14,7 В при начальных значениях тока 0,55 А.

Для буферного режима диапазон зарядного напряжения 13,6 В - 13,8 В.

Для циклического режима диапазон зарядного напряжения 14,5 В - 14,9 В.

Заряд постоянным напряжением аккумулятора Delta DT 12022Рис. 7

Двухстадийный заряд при постоянном напряжении

Наиболее эффективный метод. Рекомендуется для быстрого заряда свинцово-кислотных батарей с автоматическим регулированием внутреннего давления и поддержания их в полностью заряженном состоянии (буферный режим).

На рис. 8 приведены характеристики зарядного устройства для этого метода.

Заряд постоянным напряжением аккумулятора Delta DT 12022Рис. 8

Стадия "А": величина тока ограничена и составляет 0,55 А, напряжение на клеммах аккумулятора возрастает.

Стадия "В": ток заряда начинает падать, напряжение устанавливается на уровне 14,7 В. Уровень заряда аккумулятора на этой стадии составляет 80 %. Как только значение зарядного тока достигает "точки переключения Y" - происходит переключение зарядной цепи на следующую стадию.

Стадия "С": напряжение заряда падает с 14,7 В до 13,8 В, а ток постепенно уменьшается практически до нуля. Зарядное устройство переходит в буферный режим.

Зависимость напряжения заряда от температуры окружающей среды представлена на рис. 9.

Влияние температуры на напряжение заряда аккумулятора Delta DT 12022Рис. 9

Напряжение заряда (на элемент) в буферном режиме вычисляется по формуле:

Uзаряда = 2,25 + (25 – (t + Δ +1)) • 0,0033,

где t – температура окружающей среды, °С
Δ – температурный градиент аккумуляторного шкафа, °С.
При установке на открытые стеллажи Δ = 0.

Напряжение заряда (на элемент) в циклическом режиме вычисляется по формуле:

Uзаряда = 2,40 + (25 – (t + Δ +1)) • 0,005,

где t – температура окружающей среды, °С
Δ – температурный градиент аккумуляторного шкафа, °С.
При установке на открытые стеллажи Δ = 0.

Упаковка аккумулятора Delta DT 12022

Аккумуляторы упакованы в картонную коробку по 10 штук (также есть вариант фасовки по 20 аккумуляторов в коробке). Вес коробки: 9,5 кг. Габариты коробки: (37,2х18,9х9,1) см.

Упаковка аккумулятора Delta DT 12022. Фото №1Упаковка аккумулятора Delta DT 12022. Фото №2Упаковка аккумулятора Delta DT 12022. Фото №3

Купить DELTA DT 12022

артикул: DT 12022
В наличии

698

Характеристики

Напряжение номинальное, В 12
Ёмкость номинальная, Ач 2.2
Тип контактов (выводов) Нож F1
Срок службы*, лет 5
Тип аккумуляторов Свинцово-кислотный герметичный необслуживаемый
Обслуживание Необслуживаемый
Режим использования Буферный
Размеры (Д-Ш-В) мм* 178 × 35 × 66
Назначение АКБ Охранные системы, Пожарные системы, Аварийные системы, Системы безопасности, ИБП, Измерительные приборы
Цена* 698
Количество циклов разряда/заряда 100% 250
Производитель DELTA
Страна происхождения КНР
Вес* 1.07 кг
Цвет черный
ГАРАНТИЯ 1 год
Тип элемента питания Свинцово-кислотный AGM
Бренд Delta
Назначение ИБП
Серия DT
Размер, ДхШхВ с клеммами, мм 178 x 35 x 66
